Анкеровка арматуры. Соединения арматуры. Гнутые стержни

Требования к анкеровке и соединению арматуры, гнутым стержням установлены в:

  • СП 52-101-2003 "Бетонные и железобетонные конструкции без предварительного напряжения арматуры", п. 8.3.18-8.3.30
  • Пособие к СП 52-101-2003 "Пособие по проектированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного напряжения арматуры", п. 5.29-5.41
  • ГОСТ 14098-91 "Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры" (простейшее - соединение типа С23-Рэ)

Для удобства работы разработана таблица в MS Excel для определения относительной (в диаметрах) и абсолютной (в мм) длины анкеровки и нахлёста для различных случаев

Места стыковки

Пособие по проектированию бетонных и железобетонных конструкций из тяжелых и легких бетонов без предварительного напряжения арматуры (к СНиП 2.03.01-84):

  • п.5.47 (5.37) Стыки стержней рабочей арматуры внахлестку не рекомендуется располагать в растянутой зоне изгибаемых и внецентренно растянутых элементов в местах полного использования арматуры. Такие стыки не допускаются в линейных элементах, сечение которых полностью растянуто.

Гнутые стержни

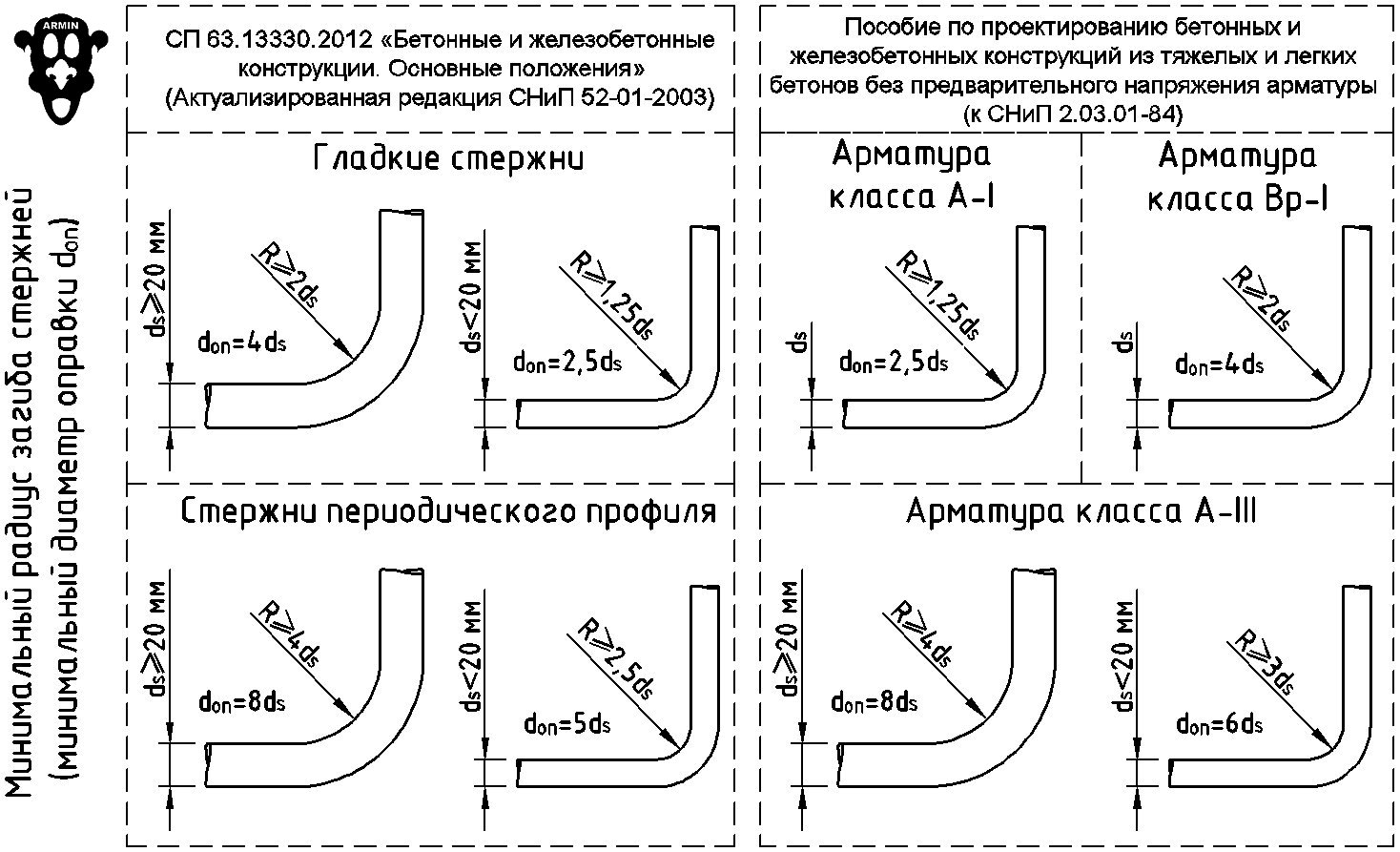

Следует различать минимальные радиусы загиба по условиям прочности арматуры и минимальный радиус загиба по условиям прочности бетона в месте изгиба:

  • требования к радиусу загиба по условиям прочности арматуры установлены в п.5.41 Пособия

радиус загиба по условиям прочности арматуры установлены

  • требования к радиусу загиба по условиям прочности бетона в месте изгиба установлены в п.5.36 Пособия

Применение в проекте

Запись в общих указаниях на листе общих данных 1):

  • Все соединения отдельных стержней арматуры – внахлёстку без сварки. Длина нахлёста арматуры – не менее 46 диаметров арматуры (при количестве стыкуемой в одном расчётном сечении элемента рабочей растянутой арматуры не более 50%) и не менее 76 диаметров арматуры (при стыковке в одном расчётном сечении элемента всей рабочей растянутой арматуры). Стыки арматуры попадают в одно расчётное сечение, если между их центрами менее 60 диаметров стыкуемой арматуры.
  • Нижнюю арматуру плит перекрытий и покрытия не допускается стыковать в средней трети пролета.
    Верхнюю арматуру плит перекрытий и покрытия необходимо стыковать в средней трети пролета.
  • Верхнюю арматуру фундаментных плит не допускается стыковать в средней трети пролета.
    Нижнюю арматуру фундаментных плит необходимо стыковать в средней трети пролета.
  • Увеличение расхода арматуры на нахлёсты стержней 2) в размере: 4% для d8, 5% для d12, 6% для d16 учтено в спецификациях для позиций, посчитанных в погонных метрах.
  • Минимальный диаметр оправки для арматуры принять в зависимости от диаметра стержня:
    • диаметр оправки не менее 5 диаметров стержня при диаметре стержня меньше 20 мм;
    • диаметр оправки не менее 8 диаметров стержня при диаметре стержня больше или равном 20 мм.
1)
применимо для арматуры класса А500С и бетона класса B30
2)
определяется по формуле: Lнахлёста/11700, где Lнахлёста - длина нахлёста в мм

Обсуждение

Armin, 2013-02-04 15:04
По поводу соединений стержней внахлестку без сварки.
В новой нормативной литературе (СП 52-101-2003, Пособие к СП 52-101-2003 и пр.) особо не оговаривается, тем не менее в старом пособии была рекомендация по поводу мест стыковки.

Пособие по проектированию бетонных и железобетонных конструкций из тяжелых и легких бетонов без предварительного напряжения арматуры (к СНиП 2.03.01-84)
п.5.47 (5.37) ..................
Стыки стержней рабочей арматуры внахлестку не рекомендуется располагать в растянутой зоне изгибаемых и внецентренно растянутых элементов в местах полного использования арматуры. Такие стыки не допускаются в линейных элементах, сечение которых полностью растянуто.

Соответственно пишу в общих указаниях в дополнение к указанному пишу (для плит перекрытия):
"Нижнюю арматуру плиты допускается стыковать за исключением зон в средней трети пролетов с перепуском ____. Верхнюю арматуру допускается стыковать в средней трети пролета с перепуском _____."

Для фундаментных плит, соответственно наоборот.
Dmitry Rudenko, 2013-02-04 15:11
Спасибо, ценное замечание
Виталий, 2013-03-13 11:46
Подскажите пожалуйста, для анкеровки необходимо соблюдать требования 50% в одном сечении? То есть я анкерую арматуру стены в плите, там тоже имеется арматура, считается ли это перехлестом?
Dmitry Rudenko, 2013-03-13 13:41
Виталий, без картинки сложно что-то понять.
Если можете, отправьте узел мне на эл.почту 3952800@gmail.com
Игорь, 2014-01-14 01:11
Есть еще же СП 27.13330.2011 БЕТОННЫЕ И ЖЕЛЕЗОБЕТОННЫЕ КОНСТРУКЦИИ, ПРЕДНАЗНАЧЕННЫЕ ДЛЯ РАБОТЫ В УСЛОВИЯХ ВОЗДЕЙСТВИЯ ПОВЫШЕННЫХ И ВЫСОКИХ ТЕМПЕРАТУР. Там есть несколько коэффициентов для расчета анкеровки и перехлеста арматуры для таких конструкций. Можно запихнуть их в XLS файл, но мне так и не пригодилось. Я еще частенько использую отношение расчетной площади поперечного сечения арматуры к фактически установленной при определении длины анкеровки. В XLS файлике тоже вроде нету этого.
Dmitry Rudenko, 2014-01-14 14:46
Игорь, могу сделать, если Вам это нужно, там ничего сложного. Я всегда закладываю полную длину.
Игорь, 2014-01-14 15:05
В плите, когда нужно перекрыть зону усиления на длину анкеровки, тоже полную используете? И еще одно - могли бы Вы выкладывать файлы электронных таблиц кроме xls еще и в формате open office?
Dmitry Rudenko, 2014-01-15 11:54
У меня обычно небольшие диаметры в плитах - 10-16мм. Я добавляю по 500мм с каждой стороны от зоны усиления. В случае с консолями часто использую отгибы арматуры.
Dmitry Rudenko, 2014-01-15 12:09
По поводу OO - я им не пользуюсь. Там же вроде есть возможность открывать файлы xls? Я не в курсе. Хотел предложить Вам использовать онлайн сервисы вроде https://skydrive.live.com/ или https://drive.google.com/ Попробовал сам - не работает, т.к. у меня использованы русские название функций в excel, а все сервисы поддерживают только английские названия. Надо подумать, что с этим можно сделать...
Игорь, 2014-01-15 12:14
Боюсь, что в OO похожие проблемы. Не все корректно работает, а открывать - открывает.
Игорь, 2014-01-15 12:25
Сейчас перевел Вашу таблицу по анкеровке из формата .xls в xlsx, все русские функции заменились на английские и все стало отображаться нормально. Но в файле с макросами я пока не знаю как это будет выглядеть.
Dmitry Rudenko, 2014-01-15 12:47
На будущее буду выкладывать xlsx. Просто как-то по старинке привык сохранять всё в doc и xls, хотя новые версии уже с 2007 офиса вроде поддерживаются.
Алексей, 2014-01-19 10:56
"Длина нахлёста арматуры – не менее 46 диаметров арматуры (при количестве стыкуемой в одном расчётном сечении элемента рабочей растянутой арматуры не более 50%) и не менее 76 диаметров арматуры (при стыковке в одном расчётном сечении элемента всей рабочей растянутой арматуры). Стыки арматуры попадают в одно расчётное сечение, если между их центрами менее 60 диаметров стыкуемой арматуры."
Может быть 46д следут заменить на 30д, а 60д заменить на 46д?
Dmitry Rudenko, 2014-01-19 12:51
Алексей, эти цифры обоснованы расчётом по СП 52-101.
Алексей, 2014-01-19 18:50
Прошу прощения. Не заметил примечания 1)
Игорь, 2014-01-20 02:35
http://webcad.pro/tmp2/anc_640256533.pdf
83 диаметра по расчету получилось вообще
Игорь, 2014-01-20 02:39
прошу прощения, это конечно же для бетона В 25, а не В 30
Dmitry Rudenko, 2014-01-20 14:51
Всё верно, чем меньше прочность бетона, тем больше длина нахлёста.
Liyob, 2014-02-20 15:44
А что значит растянутый бетон и сжатый бетон?
Вот у нас ленточный ростверк соединяется с ростверком под колонну (отдельностоящий, столбчатый). Вот на сколько должная заходить арматура ленты в столбчатый?
А в колонне? там есть и сжатая зона и растянутая зона. Как считать?
А в стенах?
Dmitry Rudenko, 2014-02-20 17:15
Если не уверены, берите как для растянутого. В запас.
Liyob, 2014-02-21 11:47
Спасибо. А если по нормам или литературе? Что значит сжатый и растянутый бетон? Сейчас вот спросили "а почему сжатый/растянутый"? И я уже неделю или две не могу ответить на данный вопрос.
Dmitry Rudenko, 2014-02-21 12:38
Это, как бы, самые азы сопромата.
В сечении любого элемента всегда возникают какие-то напряжения. Например, в балках в середине пролёта, как правило, сжата верхняя зона и растянута нижняя. При определении длины анкеровки или длины нахлёста необходимо учитывать знак напряжений той зоны, в которой расположена арматура: положительные - растяжение, отрицательные - сжатие.
Дшнщи, 2014-03-01 22:02
В соответствии с п.2.40 есть допускаоемые минимальные величины lан по табл.6
В табл.6 есть минимальное значение lан
И оно соответствует 250мм для растяжения!!!
Т.е. можно принять минимальное значение 250мм для любой арматуры?
Liyob, 2014-03-01 22:03
Дшнщи - это и есть я - Liyob)))
Dmitry Rudenko, 2014-03-02 14:33
Если напряжения в арматуре не превышают 30% от допустимых, то можно принять конструктивную (минимальную) длину анкеровки. В остальных случаях длину анкеровки необходимо определять по расчёту.
Liyob, 2014-03-02 20:00
Извиняюсь. А где можно прочитать такую информацию (Литература, СНиП...). Дело в том, что мы ранее приняли для ленточных ростверков (балки на сваях от столб. ростверка до столб. ростверка). Приняли анкеровку как для сжатого бетона. Там арматура с запасом и считаю что если принять бетон сжатым то все будет нормально. Заказчик (не смыслит в проект.) говорит что я глубоко заблуждаюсь и должен принять как для растянутого бетона. Но в формуле 11 Руководства не помогает. Там есть коэф. принимаемые из таблицы. Откуда они вышли и где еще можно прочитать детально про анкеровку? Мы приняли так как считаем нужным, и согласиться с заказчиком не могу т.к. это скажется на моей репутации (компетенции). Понимаю, что можно тупо с ним согласится (не мои же деньги), но теперь это - Вопрос принципиальный.
Спасибо за ответы!
Dmitry Rudenko, 2014-03-03 11:04
Все основные требования к длине анкеровки и длине нахлёста изложены в СП 52-101-2003 "Бетонные и железобетонные конструкции без предварительного напряжения арматуры", п. 8.3.18-8.3.30. Повторюсь, если не уверены, сжат бетон или растянут - берите как для растянутого.
Наталья, 2019-09-25 02:10
В СП 63.13330.2018, появились так же дополнительные требования по стыковке арматуры в нахлест, аналогичные как для растянутой, то есть при стыковке 100% необходимо использовать больший коэффициент
Марта, 2020-07-03 23:48
Здравствуйте, подскажите, какова допустимая величина горячего перепуска(соединения арматуры сваркой)?
Нина, 2023-05-24 08:44
Требования к минимальному диаметру загиба арматуры в свету и максимальному углу загиба для разных классов арматуры установлены в СП 70.13330.2012 "Несущие и ограждающие конструкции" Таблица 10.4.
