Свайное поле (параметрический объект)

Автор: Dmitry Rudenko

Эта статья является продолжением статьи
Параметрические объекты (nanoCAD СПДС)

Набор для свайных полей состоит из 5 объектов:

  • сам параметрический объект "Свая"
  • таблица "Сваи. Спецификация элементов"
  • таблица "Сваи. Вспомогательная" (для полуавтоматической нумерации свай)
  • таблица "Сваи. Контроль" (для контроля последовательности нумерации свай)
  • таблица "Сваи. Условные обозначения"

Все таблицы заполняются автоматически

Использование

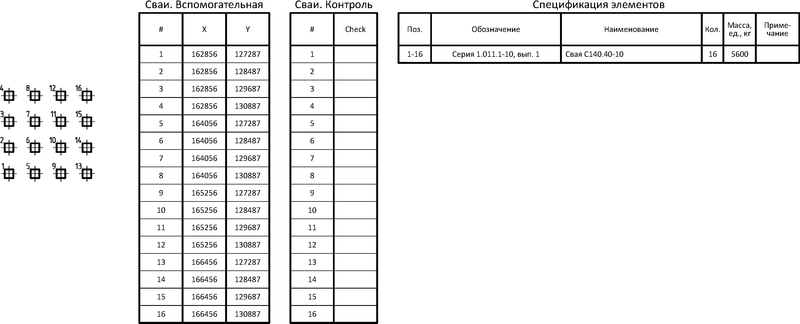

В начале можно добавить таблицы, затем сами объекты - таблицы будут заполняться автоматически:

Свайное поле (параметрический объект)

Свойства

По умолчанию объекты добавляются с незаполненными свойствами. Для задания определённых свойств группы свай, выберите необходимые сваи и поменяйте значения параметров свай в соответствующих полях окна свойств:

Свайное поле (параметрический объект)

Для примера возьмём сваи длиной 14 метров с типом армирования 10.

Вспомогательные линии

Для удобства построения можно включить вспомогательные линии. Для этого в свойствах установите значение параметра "Вспомогательные линии" равное "1". Радиус круга соответствует трём сторонам сваи (наименьшее расстояние между осями забивных свай). Квадраты вокруг сваи удобно использовать для построения контура ростверка.

Свайное поле (параметрический объект)

Нумерация

Чтобы быстро пронумеровать сваи, можно воспользоваться таблицей "Вспомогательная". Откройте её, выделите ячейку A5 и нажмите "1". Затем выделите ячейку A6 и нажмите "2". Теперь выделите обе ячейки и потяните за правый нижний уголок вниз до последней строки. Сваи должны пронумероваться:

Свайное поле (параметрический объект)

Использование нескольких типов свай

Если предполагается использовать несколько типов свай, для каждого типа в свойствах необходимо задать уникальный "Пользовательский идентификатор". Например, сваи с 1 по 8 будут длиной 14 м (для них зададим идентификатор равный "1"), сваи с 9 по 12 будут длиной 12 м (для них зададим идентификатор равный "2"), сваи с 13 по 16 будут длиной 10 м (для них зададим идентификатор равный "3").

Для разных типов свай используется разное условное обозначение. Всего предусмотрено 11 разных обозначений свай:

Свайное поле (параметрический объект)

Контроль нумерации свай

В таблицы "Контроль" и "Спецификация элементов" добавлены проверки. В случае появления надписи "fail" - проверьте нумерацию свай и корректность распределения свай по пользовательским типам.

Образмеривание

Для образмеривания удобно использовать элемент меню Размеры - Авто (предварительно необходимо выделить группу образмериваемых свай)

Полезные ссылки

Обсуждение

Zorgand, 2013-06-24 23:11
Полезный объект, как раз хотел что-то подобное сделать, а тут готовый объект бери да пользуйся. Жаль половину поля уже без этого объекта сделал (а там уже более 2000 свай), зато теперь будет с чем сравнить, обязательно попробую на практике, спасибо! Применял для этих целей динамический блок, всего 350 свай а тормоза просто ужасные, даже на i7.
Dmitry Rudenko, 2013-06-25 11:54
Есть проблемы при использовании "зеркала" =/ Пока решить не удалось
Zorgand, 2013-06-25 22:12
Думаю зеркало можно исправить, а можно просто не обращать внимание, без этой команды можно вполне комфортно работать. На мой взгляд более полезно в данном случае добавить условное обозначение пунктиром. Например на чертеже ростверков показать тонкой пунктирной линией сваи. И самое важное, хотелось бы добавить возможность ставить сваю с поворотом, чтобы позиция при этом оставалась вертикальной. Нередко часть осей здания повернута под углом и в данном случае этого объекта будет невозможным т.к. обозначение позиции так же повернется. Можно конечно поставить сваи условно без поворота, но это как-то не здорово, да и ростверки потом крайне неудобно рисовать. В своих объектах данную проблему решаю так. Вычисляю угол между вектором вставки и единичным вектором вдоль Х.
vec1=Vector(1,0,0);
TANGLE1=angleTwoPi(vecDirection,vec1);
а при отрисовке текста поворачиваю его на этот угол
UText(mp+oX*text_x+oY*text_y, TANGLE1/57.29577951308, Htext, 0.0000, -10.0000, POZ, 1, 1);

Так же добавляю возможность корректировать высоту текста, мало ли.
Dmitry Rudenko, 2013-06-26 12:14
Спасибо, попробую так сделать
topstas, 2014-09-08 12:37
что такое размер - авто не подскажите? как им пользоваться и где он находится? это функция автокада или спдс?
Dmitry Rudenko, 2014-09-08 18:04
topstas, это функционал nanoCAD СПДС.
topstas, 2014-09-09 12:11
а в спдс 8 версии данной функции нет?
Dmitry Rudenko, 2014-09-10 20:08
Я не знаю, я не использую СПДС 8.
Леонид Марков, 2014-12-03 13:31
А скачать где-нибудь можно?
Dmitry Rudenko, 2014-12-03 13:32
Да - по ссылке в жёлтом прямоугольнике
Роман Жаворонков, 2015-05-07 01:45
Добрый день! У меня не получается загрузить вспомогательные таблицы к сваям, спдс пишет - "Неудалось загрузить таблицу, неизвестный формат данных" СПДС версии 6.1.859
Dmitry Rudenko, 2015-05-08 01:32
Роман, актуальная на сегодняшний день версия спдс - 9.4.
