Фоновое армирование плит (параметрический объект)

Эта статья является продолжением статьи
Параметрические объекты (nanoCAD СПДС)

Объект "Фоновое армирование" из набора объектов Wiki ЖБК автоматизирует подсчёт расхода арматуры на фоновые сетки и поддерживающие элементы (лягушки).

Видео-иллюстрация по использованию объекта (4:05)

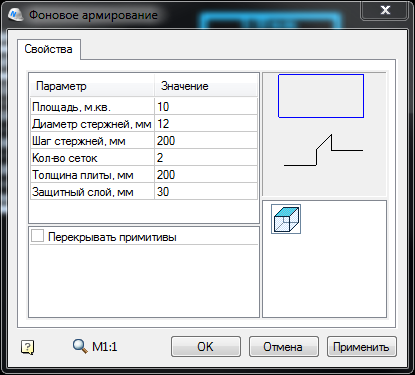

Объект обладает следующими параметрами, которые задаются при вставке объекта в чертёж:

Площадь, м.кв. - площадь "бетонной" поверхности армируемой плиты (в эту площадь не входят проёмы, термовкладыши и т.п. элементы)
Диаметр стержней, мм
Шаг стержней, мм
Кол-во сеток - если на чертеже рассматривается армирование только одной зоны плиты (только нижняя арматура или только верхняя арматура), то необходимо задать количество сеток равным 1; если на чертеже рассматривается армирование сразу нижней и верхней зоны плиты, то необходимо задать количество сеток - 2
Толщина плиты, мм
Защитный слой, мм

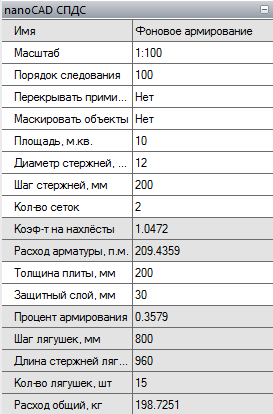

Справочно в окне свойств можно найти следующую информацию:

Коэф-т на нахлёсты - определяется по следующей формуле: 1 + 46 * диаметр стержней в мм / 11700
Расход арматуры, п.м. - определяется с учётом нахлёстов длиной 46 диаметров стержней арматуры
Процент армирования - определяется по формуле: rArmProcent = 3.1416 * диаметр стержней в мм * диаметр стержней в мм / 400 * 1000 / шаг стержней / (100 * рабочая высота сечения в мм / 10) * 100
Шаг лягушек, мм - определяется по формуле: 4 * шаг стержней
Длина стержней лягушек, мм
Кол-во лягушек, шт - определяется по формуле: площадь плиты в кв.м. / шаг лягушек / шаг лягушек * 1000000
Расход общий, кг - сумма по основной и поддерживающей арматуре

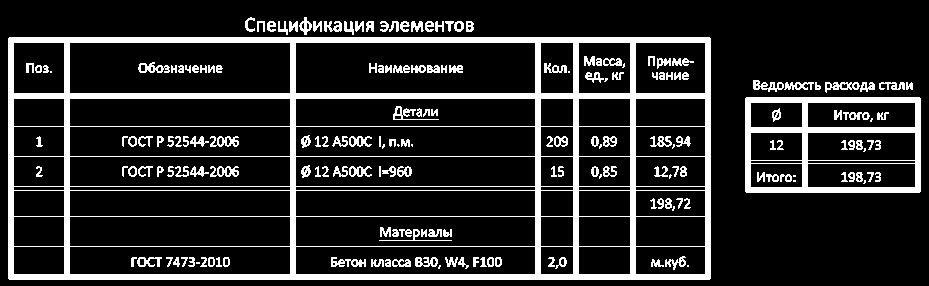

Вставка объекта в чертёж влияет на две таблицы из набора:

Плита. Спецификация элементов
Плита. Ведомость расхода стали (не по ГОСТ)

Таблицы заполняются автоматически

Полезные ссылки

Обсуждение

Ринат, 2014-05-06 12:01

Добрый день Дмитрий! Очень хорошее дело вы делаете, спасибо вам за ваши труды. У меня вопрос по фоновому армированию, в вашем приложении можно указать количество сеток, но у нас в объектах мы используем сетки с разными диаметрами и шагом стержней по верхней и нижней зоне... Как можно это реализовать используя ваше приложение?? Заранее благодарен!

Dmitry Rudenko, 2014-05-12 14:17

Ринат, добрый день.
Я вижу два решения: либо переписывать всю программу, либо делать отдельные чертежи (и отдельные спецификации) для верхнего и нижнего армирования.

Дмитрий, 2014-07-09 23:07

Спасибо большое за ваши труды - даже не подозревал, что обычный AutoCad+СПДС способны так упрощать жизнь при разработке чертежей армирования.
У меня возник такой вопрос: при армировании двух плит разной толщины одинаковой арматурой возможно ли как-то сделать так, чтобы эта фоновая арматура учитывалась в одной позиции, а не создавалось две одинаковых строки, при этом чтобы оставались две разные позиции для лягушек?
Есть ли функция обработки массива вставленных объектов с целью не включать отдельные позиции в спецификацию или суммировать в одну позицию все одинаковые диаметры?

Dmitry Rudenko, 2014-07-10 00:03

В настройках отчётов таблиц можно выбрать область пространства модели, с которой будут обрабатываться данные. Но это трудоёмко и не очень удобно.
Я делаю плиту в чистом файле, после чего преобразовываю отчёт в данные и вставляю всё вместе в основной файл.

Дмитрий, 2014-07-10 08:53

Спасибо за быстрый ответ. Я решил вопрос немного по другому - подсмотрел что происходит в вашей таблице по доп. армированию и сделал аналогично. Добавил в "Шаблоне отчёта" "Группировку и объединение" и всё получилось.
Ещё раз спасибо за ваши шаблоны!

Ринат, 2014-05-12 15:12

Спасибо! Первый вариант пока не подходит), а вот второй дважды получать расход на поддерживающие элементы и их потом как-то выкидывать из спецификации.
